組積用・門柱用の2種類で使える、自然災害対策向けオプション。
Hanaシステム
コラボ・プロジェクト「MAXAZ」第４弾。自然災害の増加に備えた暴風雨対策商品。
スカシは風が通り抜けて風圧抵抗を軽減でき、門柱※も風圧力・地震力をクリアしています。
※「Hanaシステム」（FPR 支柱による柱構造）は、構造計算により風圧力と地震力をクリア。
VARIATION バリエーション
ハナレクト
ハナリーフ
ハナクアトロ
スケルブリック
ブラック／ホワイト
OPTION オプション
ハナ支柱
ハナジョイント支柱
ハナ補助材料セット
ハナ笠木
天然石です。石目模様のバラツキや色幅があります。
ベースブロック400
SIZE & PRICE サイズ& プライス
ハナレクト（A面）
※表裏があります。
ハナレクト（B面）
※表裏があります。
ハナリーフ
※表裏があります。
ハナクアトロ
※表裏があります。
スケルブリック 基本
スケルブリック コーナー
ハナ支柱
ハナジョイント支柱
ハナ補助材料セット
ハナ笠木
ベースブロック400

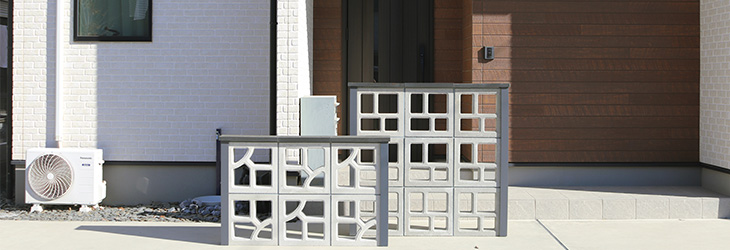

Hana門柱バリエーション例
ハナレクトA面
ハナレクトB面
ハナリーフ
ハナクアトロ
スケルブリック（ブラック）
| 品名 | カラー | 品種 | 規格(mm) 【長さ×巾×高さ】 |
質量 （kg／個） |
備考 |
|---|---|---|---|---|---|
| ハナレクト | グレー | ― | 390（10）×120×390（10） | 25.0 | |
| ハナリーフ | グレー | ― | 390（10）×120×390（10） | 24.5 | |
| ハナクアトロ | グレー | ― | 390（10）×120×390（10） | 20.0 | |
| スケルブリック | ブラック／ ホワイト |
基本 | 190（10）×120×90（10） | 2.7 | |
| コーナー | 190（10）×120×90（10） | 2.7 | |||
| ハナ支柱 | ブラック／ ホワイト |
H800用 | 60（正味40）×145（正味125）×1200 | 4.7 | 2本セット価格・FRP製 |
| H1200用 | 60（正味40）×145（正味125）×1600 | 7.6 | |||
| ハナジョイント支柱 | ブラック／ ホワイト |
H800用 | 60（正味40）×145（正味125）×1200 | 2.1 | １本価格・FRP製 |
| H1200用 | 60（正味40）×145（正味125）×1600 | 3.9 | |||
| ハナ補助材料セット | ― | H1200×L800 | 一式／個 | 4.2 | 長ネジ・鉄板t=3 帯鉄（穴加工）t=3・ナット |
| H800×L1200 | 6.0 | ||||
| H1200×L1200 | 6.2 | ||||
| ハナ笠木 | ブラック | 笠木18 | 399（1）×180×25～30 | 5.8 | （ブラック玄武岩） 天端加工：バーナー 側面加工：水磨 背面加工：溝切 （ホワイト大理石） 天端加工：ショット 側面加工：ショット 背面加工：溝切 |
| ホワイト | |||||
| ブラック | コーナー笠木18 | 449（1）×180×25～30 | 6.5 | ||
| ホワイト | |||||
| ベースブロック400 | ― | ― | 400×400×400 | 105 | 吊りリング付き（「ベースブロック400」2個につき吊りリング2個） |
● コンクリートブロックには寸法許容差があるため、ハナ支柱の幅は5mm 大きくしています。シリコンコークQ などで接着およびコーキングしてください。
目安として、ハナ支柱H1200用を2箇所接着する毎にシリコンコークQ1本程必要となります。
